Cum să navigați pe teren folosind o hartă și o busolă de orientare? Partea I.

Pe baza hărții, ne aflăm pe acel deal de acolo. Ați experimentat și voi? Seria noastră despre hărți și orientare în munți vă va spune cum să evitați să vă rătăciți și cum să folosiți o hartă și o busolă de orientare. Apropo, știți ce este echidistanța?

Orientarea în munți este o condiție esențială pentru accesul în siguranță la toate activitățile. La urma urmei, arta orientării este o condiție prealabilă pentru a putea face drumeții în mod independent. Lucrul cu o hartă pe hârtie nu poate înlocui cea mai modernă navigație GPS. Când spunem hartă, trebuie să adăugăm și un busolă de orientare.

HARTA

La ce este bună o hartă?

Dacă folosiți o hartă, vă puteți planifica corect drumeția. Pe baza distanțelor măsurate, a valorilor de altitudine, a punctelor proeminente din teren etc. Trebuie să știm în orice moment unde ne aflăm și să ne putem găsi pe hartă. Capacitatea de a orienta harta în funcție de terenul real este esențială. Dacă este obișnuit să ne uităm la hartă în timpul unei drumeții și să ne determinăm locația pe ea, în curând vom avea suficientă practică și orientarea va deveni o activitate plăcută, nu o datorie stresantă și nepopulară.

Arta orientării

Trebuie să fim capabili să ne orientăm în teren și să ne putem vizualiza traseul. Ne folosim de observarea terenului, consultăm o hartă sau ne folosim memoria (drumeții anterioare, identice). De-a lungul drumului trebuie să fim capabili să estimăm distanța, direcția, panta, altitudinea etc. Încercăm mereu să percepem informații importante cu ajutorul tuturor simțurilor noastre, de exemplu, în ce direcție bate vântul, unde curge pârâul, unde este crustă pe suprafața zăpezii etc. Putem să ne antrenăm și să ne dezvoltăm simțul de orientare chiar dacă nu suntem înzestrați în mod natural cu un bun simț al orientării. În condiții de ceață, mai ales în teren accidentat, poate fi foarte dificil să ne orientăm fără ajutorul unor mijloace tehnice. De aceea, trebuie să știm cum să folosim o hartă, o busolă de orientare, un altimetru și un GPS și să avem aceste instrumente cu noi în permanență.

Caracteristicile hărții

Ne vom ocupa doar de hărțile topografice. Alte hărți nu sunt potrivite pentru orientarea în aer liber și pot fi folosite doar pentru o idee foarte aproximativă. O hartă este o proiecție a peisajului desenată de la o înălțime. Singura mărime care corespunde exact realității pe o hartă este unghiul. De exemplu, unghiul unei poteci într-o serpentină este același pe hartă și în realitate. Spre deosebire de distanță, care este scalată. În emisfera nordică, aproape fără excepție, nordul tinde să se afle la marginea superioară a hărții. Marcajele în limbi străine domină acum pe busolele de toate tipurile. Astfel, nordul este N, sudul este S, estul este E și vestul este W.

O caracteristică specială a hărților este reprezentată de umbrirea reliefului. Cu cât umbrirea este mai bine desenată, cu atât harta pare mai plastică. Deși în realitate soarele strălucește în cea mai mare parte a zilei din direcții mai mult sau mai puțin sudice, pe hărți soarele "strălucește" dinspre nord-vest, iar umbrele de pe hartă respectă această convenție.

Ceea ce ne interesează

Toate informațiile descrise mai jos trebuie introduse în tirajul hărții sau pe margini. Cantitatea de bază este reprezentată de scările de măsură. În mediul rural folosim de preferință hărți 1:25000, cea mai mică scară de măsurare folosită este 1:50000. Numai o hartă 1:25000, cunoscută sub numele de hartă "douăzeci și cinci", ne va permite să fim cu adevărat exacți în evaluarea detaliilor și, mai ales, în măsurarea gradientului pantei, care poate fi crucială pentru luarea deciziilor. Pentru o idee mai clară, scara este adesea desenată pe hartă sub forma unei linii ilustrative. În cazul unei hărți de 25.000 cm, 1 cm pe hartă reprezintă 25.000 cm = 250 m. O distanță de 1 km este, prin urmare, reprezentată de 4 cm pe o astfel de hartă.

De asemenea, este importantă echidistanța sau informația despre ce spațiere verticală corespunde curbelor de nivel adiacente (linii care leagă locuri de aceeași altitudine). Aceasta este de obicei de 20 m, iar liniile de contur care reprezintă sute întregi sunt de obicei evidențiate cu o linie ușor mai groasă.

Măsurarea pantei pe hartă

Pe foaia de planificare (Planzeiger) avem o scară a intervalelor de contur pentru hărțile 1:25.000 și 1:50.000 și pentru intervale de contur de 20 m sau 10 m. Pe hartă avem o pantă a cărei pantă dorim să o măsurăm, de obicei alegem punctul cel mai abrupt al pantei. Marginea scării este plasată perpendicular pe curbele de nivel.
Mutați scara astfel încât liniile de pe scară să se suprapună cu contururile. În acest caz, am măsurat 25° . Folosirea unei lupe mărește precizia măsurătorii.

ATENȚIE! Se poate măsura doar panta medie, în realitate panta poate fi mai abruptă pe o secțiune scurtă.
1. Cel mai abrupt punct al pantei
2. Gradientul mediu (măsurat) al pantei

Se indică, de asemenea, istoricul publicării unei anumite foi, și anume numărul de numere, inclusiv anul publicării. Cu toate acestea, anul statutului ghețarului este foarte important pentru practică. Acest lucru este crucial având în vedere pierderea dramatică a ghețarilor din ultimii ani, așa că este important să se țină cont de schimbările de traseu și să se întrebe persoanele bine informate (șef de cabană, ghid montan) înainte de drumeție.

Anul ultimei actualizări a traseelor marcate este, de asemenea, important, deoarece acestea țin cont de schimbările din teren. Unele hărți indică doar traseele de vară sau de iarnă, uneori ambele.

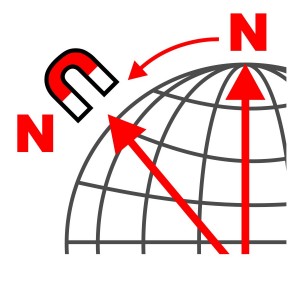

Polii magnetici și geografici, declinația

Acul busolei este îndreptat spre nordul magnetic, care nu coincide cu nordul geografic. Aceștia sunt despărțiți de aproximativ 1500 km.

Unghiul dintre polul nord magnetic și polul nord geografic, măsurat de la o anumită poziție, se numește declinație. Valoarea declinației este exprimată în grade poate fi est sau vest, și se exprimă ca valoare pozitivă sau negativă în mod corespunzător.

Aceste deviații sunt de obicei indicate pe hărți, dar ele joacă doar un rol neglijabil în orientarea practică în Europa continentală. Pe marginea hărții există, de obicei, o legendă care oferă informații despre semnificația diferitelor simboluri, linii și zone desenate pe hartă.

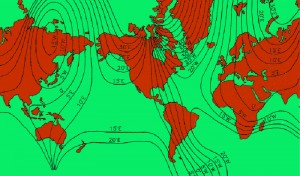

Harta declinației izogonice

Isogonii sunt linii de declinație identică (la o distanță de 5°). Litera W indică declinația vestică, iar litera E sau lipsa semnului indică declinația estică.

Hărțile trebuie să fie schimbate și ușor modificate în timp. De exemplu, în Europa Centrală, linia zero (a se vedea harta) se deplasează în medie cu 5 km spre vest pe an.

Înclinație

Inima busolei de orientare este acul. Pentru a vă asigura că acul funcționează corect, țineți busola de orientare în poziție orizontală.
Acul răspunde la câmpul magnetic al Pământului. Pe lângă faptul că indică nordul (în direcție orizontală) datorită liniilor de forță, acesta răspunde și la înclinare (în direcție verticală).
Acest lucru se manifestă prin faptul că un capăt al acului este atras spre tavan sau spre partea inferioară a carcasei și încetează să funcționeze din cauza frecării cu pereții. Pentru a preveni această problemă, acul este echilibrat.

Dacă cumpărați o busolă de orientare în Europa Centrală, este posibil ca aceasta să funcționeze cu greu în emisfera sudică.
Soluția este un ac nemagnetic, așa-numitul ac global. Astfel de ace funcționează pe tot globul fără limitare.

Câmpurile magnetice ale Pământului pot afecta echilibrul acului busolei. Acest fenomen se numește înclinare și duce la pierderea echilibrului. Acesta apare atunci când busola intră într-o zonă geografică diferită. Prin urmare, pentru ca acul busolei să indice corect, busola trebuie să fie echilibrată în zone diferite. Cu noul sistem de busolă Suunto cu 2 zone, aceste busole sunt acum echilibrate pentru doar 2 zone, emisfera nordică sau sudică, busolele având o rază de acțiune mai mare între vest și est. O busolă realizată pentru emisfera nordică va funcționa corect chiar dacă călătoriile dvs. vă vor duce cu puțin timp în emisfera sudică și viceversa. Busolele cu săgeată GLOBAL arată cu precizie în jurul lumii.

Diferențe regionale

Austria

În Austria vecină, foile de hartă publicate de OEAV - Alpenverein sunt în mod clar cele mai bune.
Acestea sunt la scara 1:25000 și sunt publicate în versiuni de vară și de iarnă. Hărțile Kompass și Freytag&Berndt sunt cele mai reprezentate pe piață. Cu toate acestea, ele sunt la scara 1:50000, iar calitatea și precizia lor nu sunt suficiente pentru o orientare serioasă și precisă.

Elveția

Elveția este superputerea cartografică. Hărțile sunt publicate la cea mai bună calitate de către biroul național de topografie. Hărțile locale sunt renumite pentru desenul excelent al reliefului. Întreaga țară este acoperită cu foi detaliate 1:25000 (titlu maro). Acestea nu includ trasee marcate sau drumeții de iarnă. Acestea, pe de altă parte, apar pe foile la scara 1:50000, care servesc ca informații de bază pentru trasee. Versiunea de vară (titlu portocaliu) poartă numărul "T" în denumire, de exemplu Mischabel 284 T, iar versiunea de iarnă (titlu albastru) "S", de exemplu 284 S (care acoperă doar Alpii). Este posibil să urmați aceste "50" precise, dar "25" oferă o orientare mai precisă și ar trebui să fie folosite pentru a naviga pe teren. Cele "50" au o mulțime de informații suplimentare pe verso - numere de telefon importante, o listă de cabane cu contacte, informații de bază despre drumețiile indicate (dificultate, timp) și sfaturi generale pentru a vă deplasa în munți. Pe hărțile elvețiene nu veți găsi o legendă (explicații despre tot ceea ce este desenat pe hartă - linii, zone, abrevieri etc.); aceasta este realizată în mod concis sub forma unui acordeon pliat, pe care îl puteți obține gratuit de la comercianții locali.

Franța

Cele mai bune hărți ale Franței sunt publicate de institutul de stat IGN; ediția TOP 25 la scara 1:25000 este excelentă. De obicei, foile de vest - (de exemplu, 3531OT) și de est (de exemplu, 3531ET) sunt emise sub un singur număr de patru cifre. O caracteristică specială a acestor hărți este reprezentarea echidistanței trasate a curbelor de nivel în trepte de 10 m. Aveți însă grijă cu hărțile de graniță. De exemplu, foaia 3630 OT Chamonix, utilizată frecvent, prezintă curbe de nivel de 10 m pe teritoriul francez și de 20 m pe munții vecini italieni și elvețieni, așa cum se obișnuiește în aceste țări. Alte hărți franceze utilizabile și de calitate decentă sunt furnizate la scara 1:50000 de Didier Richard.

Italia

Cele mai bune hărți care pot fi utilizate pe teritoriul italian sunt cele din Tabacco, un douăzeci și cinci trecător, ediția IGN fiind puțin mai proastă. Italia nu este în niciun caz o superputere cartografică.

Alte țări

Hărți excelente pot fi găsite în Scandinavia. În celelalte țări din Europa de Vest, hărțile sunt în general de o calitate suficientă, dar situația este mult mai proastă în est, adică în popularele România, Bulgaria, Albania sau în țările fostei Uniuni Sovietice. Hărțile din Nepal, pe de altă parte, sunt o surpriză plăcută.

Compatibilitatea GPS

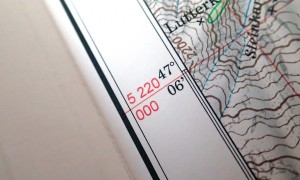

Toate hărțile moderne și solide din zilele noastre sunt compatibile cu GPS. Cu alte cuvinte - ne putem "găsi" pe hartă prin coordonatele măsurate de aparat și, la rândul nostru, putem introduce în aparat coordonatele citite de pe hartă. Pentru a face acest lucru, însă, trebuie să cunoaștem datele geodezice. Tipul de coordonate și elipsoidul, care trebuie să fie indicate în titlul hărții, sunt esențiale. Suprafața pământului în zona hărții urmează așa-numitul geoid (elipsoid). În Austria, de exemplu, se utilizează coordonatele UTM și elipsoidul WGS 84. Ambele valori sunt introduse în dispozitivul GPS.
De obicei, se utilizează o grilă de coordonate dreptunghiulare (UTM), de obicei pătrate de 1x1 km. Astfel, întreaga hartă este acoperită de linii reciproc perpendiculare pe direcția nord-sud și est-vest, la o distanță de 1000 m, ceea ce, pe o hartă de 25 m, reprezintă o grilă de linii la o distanță de 4 cm.

Hărți digitale

Odată cu dezvoltarea GPS-ului, acestea au devenit, în mod logic, mai importante. Secțiuni întregi de hărți pot fi acum încărcate pe cardurile de memorie ale instrumentelor de navigație. Cu siguranță, acestea nu pot înlocui hărțile clasice pe hârtie în timpul unei drumeții. Limita este reprezentată de dimensiunea afișajului.
Cu toate acestea, hărțile digitale sunt perfecte pentru înregistrarea drumețiilor în confortul propriei case. Folosiți software-ul pentru a introduce traseul planificat pe calculator și încărcați-l pe GPS.

Sfat. "Planzeiger". Cu ajutorul acestuia, putem măsura rapid și precis azimutul pe hartă, determina distanța și panta versantului și citi coordonatele pentru GPS.

Următorul din seria Lucrul cu o hartă

Doriți să aflați mai multe? Citiți a doua parte a seriei intitulată Cum să te orientezi în teren folosind o hartă și o busolă de orientare? Partea a II-a
